真空帶式過濾機
諸城市寶聯特環??萍加邢薰臼菍?zhuān)業的真空帶式過濾機生產廠家.供應:真空過濾機,真空帶式過濾機價格,真空橡膠帶式過濾機,橡膠帶式真空過濾機,過濾固液分離設備.
一、產品概述:
DU橡膠帶式真空過濾機是我廠在引進國外同類產品技術基礎上,自主開發的一種過濾固液分離設備。該設備采用了固定真空盒,膠帶在真空盒上滑動,真空盒與膠帶間構成運動密封的結構型式,以真空負壓為推動動力實現固液分離的設備。在結構上,過濾區段沿水平長度方向布置,能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作,并且母液有與濾餅洗滌洗液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好,濾餅水分低、操作靈活、維護簡單等優點。膠帶機經我廠多年改進和完善,產品的技術性能和質量已達到了國際先進水平,已廣泛應用于冶金、礦山、、化工、造紙、食品、制藥、洗煤、環保等領域中的固液分離,尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。
二、技術特點:
1:整體結構模塊化設計,可靈活組裝,便于運輸和安裝。
2:自動化程度高;下料、過濾、洗滌、吸干、卸料、濾布清洗均為連續自動化,提高生產效率,降低運行成本,大減輕工人勞動強度,改善工作環境。
3:過濾速度快;物料通過沉淀區,大顆粒在底層,小顆粒在上層,濾餅結構合理,濾液通透阻力小,可進行薄層快速過濾。
4:過濾工藝方便;濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整,以達到好過濾效果。
5:洗滌效果好;可實現多級平流或逆流洗滌,母液和洗滌液根據工藝需要可分別收集和再利用。
6:控制系統應用了DCS技術,可實現現場和遠程自動控制。

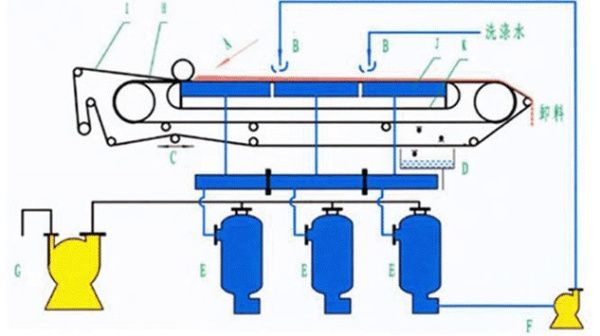

三、工藝流程示意圖:
A、加料裝置 B、淋洗裝置 C、糾偏裝置 D清洗裝置 E氣液分離器 F、反水泵 G、真空泵 H、橡膠帶 I、濾布 J、真空盒 K。磨擦帶
四、真空盒與升降裝置:
真空盒采用分節聯結成整體,每節均有管口與集液總管相連形成真空集液系統。

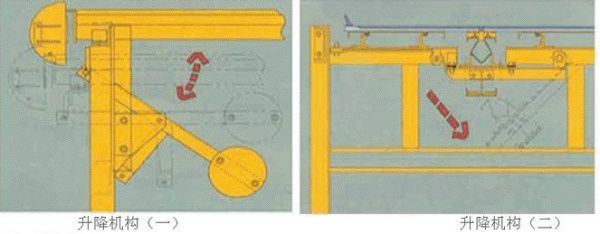

同時設計了一套升降機構,有利于更換摩擦帶。
五、糾偏裝置:

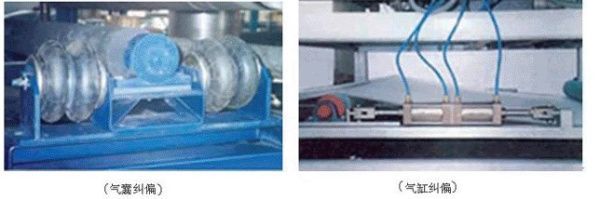

采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移,保證濾布的正常運轉。
八、淋洗工藝:
采用逆流淋洗與噴淋洗裝置,同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法,對物料清洗的更徹底。

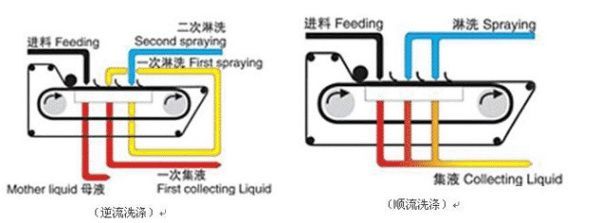

(逆流洗滌) ?。樍飨礈欤?/p>
九、控制系統:

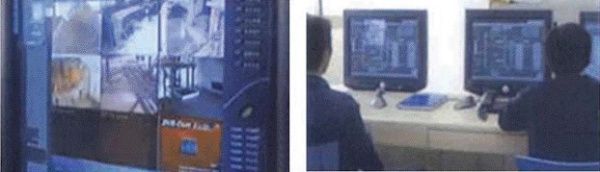

采用遠程與現場交互控制的方式,方便了工作的操作,便于實施無人操作。
十、膠帶裙邊及擋板:
采用EP200四層聚酯布的環形橡膠帶,膠帶裙邊采用組合結構即波形裙邊與平行膠帶粘合而成,這種結構裙邊伸縮性好,可避免裙邊經過輥筒改向破裂,可防止料液從兩側流出。橡膠帶的上部構造通過布層纖維進入橡膠層導致膠帶分層,大大的延長了橡膠帶的使用壽命。
